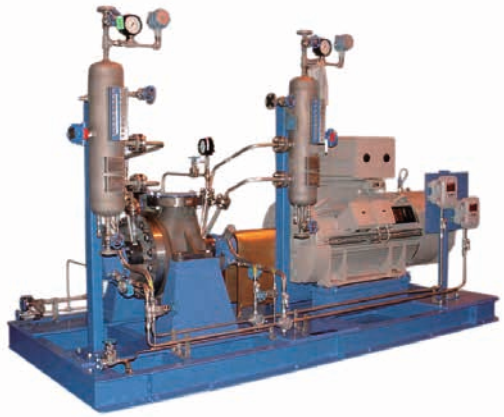

TR/TR(G)(BB2)石油化工流程泵

性能范圍

流量：Q=70～4000m3/h，揚程：H=16～650m，轉速： n=980、1480、2980r/min，設計壓力：P=5.0MPa（或11MPa、15MPa），運行溫度：T=－80℃～+425℃

輸送介質

重載石油加工、生產和輸送、煤化工流程、重載石化和化工流程、天然氣工業、鍋爐給水、供水、碳?xì)浠衔?、冶金、高溫?yīng)用、通用工業

結構特點

1、穩定性、可靠性。中心線支撐的泵體。針對用戶管路載荷過大、熱變形等引起的振動等問題，泵體針對高溫工況設計限位裝置，降低了軸對中誤差，從而延長了機封、軸承和密封件的使用壽命；TR單級和兩級泵均為雙蝸殼設計，過渡流道對稱布置，保證在允許工作區內運行徑向力最?。籘R單級、兩級、三級葉輪均采用獨立定位，避免累積誤差和熱變形影響，最大限度降低機組振動，保證可靠性和穩定性；所有零部件采用三坐標檢測儀檢測，保證每個零部件的加工精度，提升該產品的穩定性及使用壽命；可配置各種形式的密封和沖洗冷卻方案，適用于各種復雜工況，使用范圍廣。
2、高效節能。型譜密集，揚程分檔梯度小，能保證用戶在高效區內找到合適的工況點，并能保證用戶的運行效益；先進的鑄造工藝，模型采用3D打印技術，減少傳統鑄件誤差，提高產品效率，達到節能效果。
3、維護方便。加長膜片聯軸器設計，簡化了維護過程，無需拆卸管線和移動驅動機即可完成維護。
