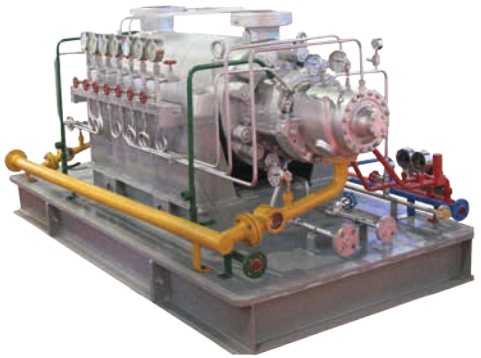

MSTR(BB4)高壓鍋爐給水泵

性能范圍

流量：Q=15～700 m3/h，揚程：H=140～2400m，轉速：n=2980r/min，設計壓力：P=25MPa，運行溫度：T=－30℃～+210℃。

輸送介質

MSTR系列高壓鍋爐給水泵適合輸送清潔或輕微污染的介質、熱水或冷水。尤其適用于如下特殊應用：210°C以下鍋爐給水、作為通用火力電廠的啟動給水泵、通用工業的高壓水、石油化工流程。

結構特點

1、高強度殼體設計。中心線支撐，提高熱穩定性和管口載荷；針對高溫介質，特殊設計定位座和導向座，限制機組熱變形方向；殼體可根據具體工況采用鑄造和鍛造兩種制造形式；殼體之間采用O形圈密封，采用三元乙丙橡膠圈（EPDM）確保所有瞬態工況的密封。
2、優化葉輪和導葉設計?？蛇x用的首級單吸、雙吸葉輪，雙吸葉輪具有更優的汽蝕性能；吸入口設計，減少吸入口氣泡的產生；精密鑄造葉輪，保證水力性能；每個規格設計不同的水力模型組，保證運行工況點在最佳效率點的80%-110%范圍內，保證在較寬的運行范圍內獲得較高的效率和更低的運行成本。
3、軸系設計。大的軸徑與葉輪外徑比，保證機組穩定運行；傳遞足夠的扭矩并使撓度最小。
4、轉子設計。葉輪采用逐級定位安裝，防止在高溫情況下產生軸彎曲；交錯布置的鍵槽，均勻傳遞扭矩，葉輪葉片交錯布置，防止產生諧振；分半卡環承受軸向載荷，保證每個葉輪軸向力分布在軸上，避免某一截面出現極限載荷，安裝工序簡單；
5、流體動壓軸承設計。提供強制潤滑系統和自潤滑兩種潤滑形式，根據具體工況可靈活選擇；軸承壽命長，經過了實踐驗證；軸封采用軸承隔離器，降低污染，提高密封效果，延長軸承壽命，安裝方便；碳鋼軸承箱體360°連接，更低的振動，更高的泵組穩定性。
6、軸向力平衡設計。平衡鼓能平衡95%以上軸向力，雙面流體動壓止推軸承和平衡鼓相互作用平衡軸向力，可承受兩個方向軸向力的變化，適應工況變化對泵組的影響；平衡鼓裝置無軸向間隙，沒有軸向接觸摩擦風險，維修方便，提高現場維修的操作性；平衡鼓采用螺旋阻隔密封，減小泄漏量，保證泵組效率；同時增加消渦孔設計，保證轉子穩定運行，即使內部磨損仍能保證穩定運行
